光學電子潔凈車間裝修工程的建設是要為光學電子產品的生產提供可靠的環境條件，生產環境與電子產品生產有著密切的關系，合適的生產環境，可以提高產品的性能、成品率及可靠性，否則會對產品生產造成較大的影響。LED/液晶/線路板/芯片等制造是一種高度精密化的工業，一些細微的環境或操作變動都有可能影響其制造成品的質量，因此制造過程均要求在嚴格控制下的潔凈車間中操作。潔凈車間是一個采用層層過濾以去除空氣中微粒存在，并控制室內溫度與濕度于恒定狀態的密閉空間。LED/液晶/線路板/芯片/半導體元件等制備到器件封裝，對生產環境空氣品質都有較高的要求，空氣品質關系著成品率和產品品質。下面，磊建凈化談一談光學電子潔凈車間設計要點和潔凈車間裝修設計收費標準。

　　一、光學電子潔凈車間設計要點

　　1、設計依據:

　　《潔凈廠房設計規范》(GB50073-2001);

　　《采暖通風與空氣調節設計規范》(GBJ19-87);

　　《通風與空調工程施工及驗收規范》(GB50243-97);

　　《潔凈室施工及驗收規范》(GB50041-92);

　　某某電子公司提供的工藝平面布置圖等有關技術參數要求;

　　2、設計條件(設計參數)：

　　潔凈車間溫度要求20℃~25℃;

　　濕度要求45%~65%;

　　潔凈要求10000級。

　　3、廠房平面布置：

       空調末端采用高效過濾器;潔凈空調機設在模條房，樓板承重必須符合設備運行負荷要求。

      a、潔凈區域：潔凈車間潔凈度1萬級面積約110m2;

　　潔凈前區設人員換鞋區、更衣室、風淋室等，隔離外界污染。

　　潔凈區人員流動方向：換鞋、一次更衣---風淋室---潔凈車間。

　　在潔凈車間設安全門，便於人員疏散。(進入風淋室前需作一道空氣過濾)

　　潔凈區物料流動方向：傳遞窗---潔凈車間---傳遞窗---其它工序

　　b、其它區域：由甲方自行負責，不在本設計方案范圍內。

　　4、潔凈空調系統設計原則

　　投資合理原則：初投入符合經濟節約的原則，又滿足各生產崗位對溫度、濕度、潔凈度等潔凈環境的要求;

　　運行經濟原則：考慮節約能源、運行可靠、維護簡單，減少日后運行及維護費用。節約的運行費用符合長期的經濟原則。

　　耐用原則：壁板選用優質PU彩鋼板;主機等主要材料選用著名廠家品牌。

　　技術先進原則：凈化系統送風口采用定風量閥設計，配合環境監測系統，保證潔凈區各參數恒定，節省能耗。

　　5、潔凈系統方案：

　　系統流程：新風經過濾后與回風混合，進入風冷空調機，通過中效過濾器，經末端低阻力高效過濾器后將符合溫濕度、潔凈度要求的空氣送入潔凈室。

　　氣流組織：1萬級間全部采用上送兩側回風，車間內利用柱位、側墻做技術夾層回風道，接回風管道至空氣處理機組。空氣經粗、中高三級過濾器和溫濕度處理后送入凈房。新風系統進行組、中、二級過濾，以確?？諝獾暮瑝m濃度較低，減少外部塵源影響，提高潔凈室的凈化效果，并大大延長高效過濾器的使用壽命，減少運行維護費用。新風量根據人員衛生新風要求(每人新風量>35m3/h)，并保證潔凈室內正壓的要求經計算確定。(人員在20人以內)。

　　系統排風：有設備排風及工藝要求的房間排風，此系統由甲方確定方案。

　　6、冷凍站配置：

　　制冷主機：按照甲方要求，將空調系統分區1個，則空調主機設計為1臺，采用風冷恒溫恒濕型空調機，風量：12000m3/h，冷量34KW，熱量36KW。

　　冷源容量配置方案：潔凈車間設計冷負荷34KW，采用風冷恒溫恒濕型空調機15匹，制冷量為34KW，滿足要求。方案綜合考慮空調系統實際運行的特點，不但有足夠的裝機容量，又能保證潔凈廠房連續、可靠運行，而且一次投資節約及運行經濟。

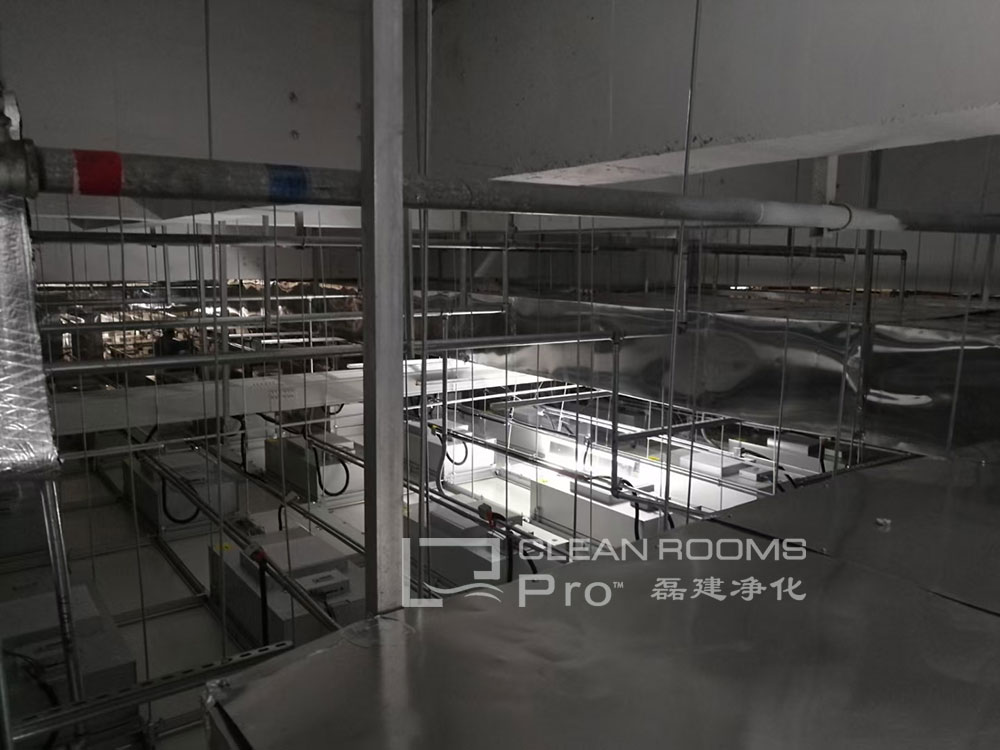

　　風管及保溫：凈化空調系統風道采用優質鍍鋅板制作，并按規范進行密封處理。除新風及排風管道外，所有風管均需保溫。保溫材料用優質鋁箔玻璃棉氈/玻璃棉管：厚度40mm，24K，其導熱系數：0.03kcal/mh℃以下，冷水管：50mm/56K保溫棉。

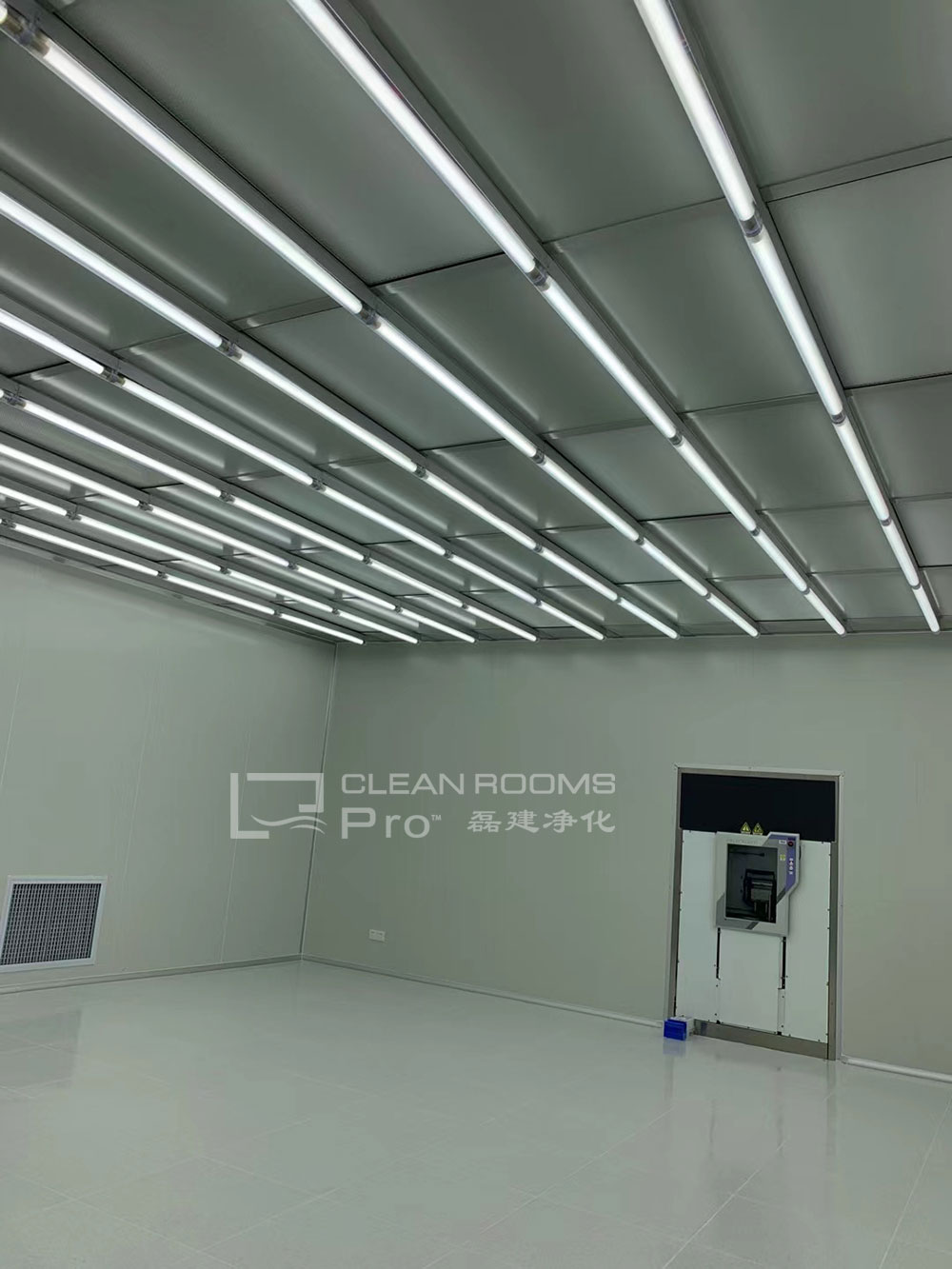

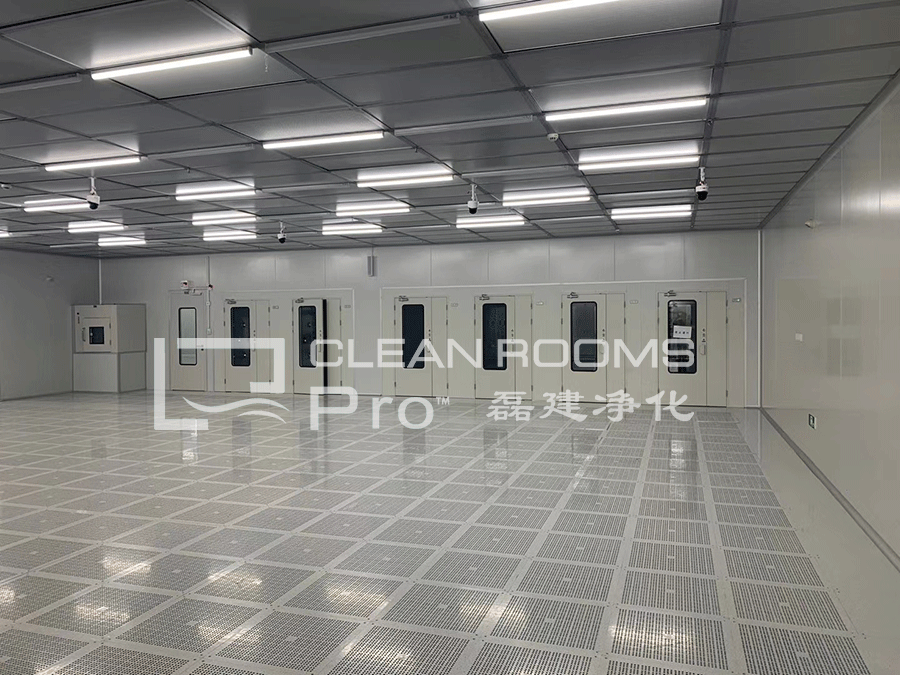

　　7、潔凈車間裝修施工

　　天花：潔凈區及生產區域用雙層優質保溫(PU)彩鋼板，無塵明亮，色灰白，厚50mm。符合電子廠房潔凈防靜電要求。

　　間隔：潔凈區及生?區用雙面彩鋼保溫(PU)板圍護及間隔。潔凈車間內間隔與地面及無花交角做圓弧及陰角接口，防積塵及易於衛生清潔。

　　密閉門：單扇門：900*2000，上做玻璃觀察窗(同間隔墻平窗尺寸),裝通道鎖，門及門框采用不湫鋼制作。

　　地面：防靜電規范 A.潔凈區水泥地面經處理后做3mm防靜電環氧地坪。符合歐洲EN548標準和要求。防火性能符合：DIN4102-1，B1級：抗燃燒性符合ISO06923：難燃：抗靜電性<+/-100V 抗化學性能符合EM423：耐稀酸、油脂、及乙醇、丙酮、石漬溶劑等。具有不吸塵、不吸灰的特性。

　　柱子：潔凈區柱子用彩鋼板全包邊，并作回風技術夾層。

　　風淋室：按規范要求，潔凈房的風淋室設計雙人，2個：

　　8、照明、配電：

　　潔凈車間(1萬級)用明裝凈室?guī)д址缐m燈40WX2。

　　工作區照度>250Lux, 走道照度>100Lux,有精細加工操作區域可采用局部照明。

　　布線按國家規范執行，用穿線鋼管暗敷，符合防火及用電規范。

　　所有管線穿過潔凈區域均做好密封，線管線槽的內孔(內槽)應全密封。

　　進入凈房的氣管、水管也須做密封，能設置在頂棚上走的管道，設置在頂棚上，使車間整潔干凈。

　　所有動力配電及插座由甲方負責。凈化空調系統控制箱由設計方負責。照明、配電按國家有關規范及甲方要求，設計及制作，滿足生產及管理對設備運行及控制的要求。

　　二、潔凈車間裝修設計收費標準

　　這個得看具體情況而定，不同的潔凈度等級價格是不同的，常見的潔凈等級有百級、千級、萬級、十萬級。數值越小，潔凈等級越高，建造難度和對應的設備要求也就越高，因此造價也就越高。一般來說，報價為30萬級~10萬級潔凈車間為1000-1500元/㎡;萬級潔凈車間在1500~2500元/㎡。以上價格僅供參考，具體價格以實際報價為準。

　　潔凈車間裝修造價的決定性因素有哪些呢?? ?

　　1、潔凈車間的大小?

　　十萬級潔凈車間工程的大小是決定造價的主要因素，車間建造的平方數大造價肯定就高，如果平方數小，造價相對肯定就少。?

　　2、所用的材料和設備

　　當把車間大小定下來之后，使用的材料和設備也關系著報價，因為不同品牌，不同廠家生產的材料和設備也有不同的報價，總體下來這對總的報價影響不小的。?

　　3、不同行業?

　　?行業不同也會影響潔凈車間裝修報價的，食品?化妝品?還是藥品GMP標準車間?針對不同的產品價格不一樣，比如化妝品中大多數不需要凈化系統。

　　??通過以上內容我們可以知道，電子廠潔凈車間每平米造價多少其實沒有一個準確的數字，受著眾多因素的影響，主要就是有具體的項目來定。
